Résultats PHPP

L’étude préalable réalisée par notre architecte à l’aide du logiciel de calcul PHPP permet de mettre en évidence les résultats présentés ci-dessous. Il s’agit là de chiffres obtenus par projection théorique. En fin de chantier, ces valeurs théoriques seront comparées aux valeurs réellement mesurées afin de vérifier que le bâtiment corresponde bien au standard passif, avec une certification à la clé.

1. Caractéristiques générales

Surface de référence énergétique (=surface nette) : 155 m²
Volume extérieur : 741,5 m³
Besoin de chaleur de chauffage : 13 kWh/m².an
Résultat du test Blowerdoor : à venir (valeur théorique encodée = 0,6/h
Besoin en énergie primaire : 99 kWh/m².an
Puissance de chauffage : 10 W/m²
Surchauffe estivale (T°>25°C) : 2%

2. Caractéristiques thermiques

Le coefficient de transmission thermique d’une surface,  noté  »U », s’exprime en W/m²K. Il caractérise la quantité de chaleur traversant une surface en régime permanent, par unité de temps, par unité de surface et par unité de différence de température entre les ambiances situées de part et d’autre de ladite surface.

Sol : U = 0,09 W/m².K
Murs contre terre : U = 0,10 W/m².K
Murs extérieurs : U = 0,13 W/m².K
Toiture : U = 0,10 W/m².K
Châssis : U = 0,86 W/m².K
Vitrage : U = 0,60 W/m².K

3. Ventilation

Système : double flux (avec amenée et évacuation mécaniques)
Volume d’air ventilé : 388 m³
Débit du renouvellement d’air moyen : 115 m³/h
Rendement réel de récupération de chaleur (de ventilation) : 88,5%

4. Besoin de chauffage (hiver)

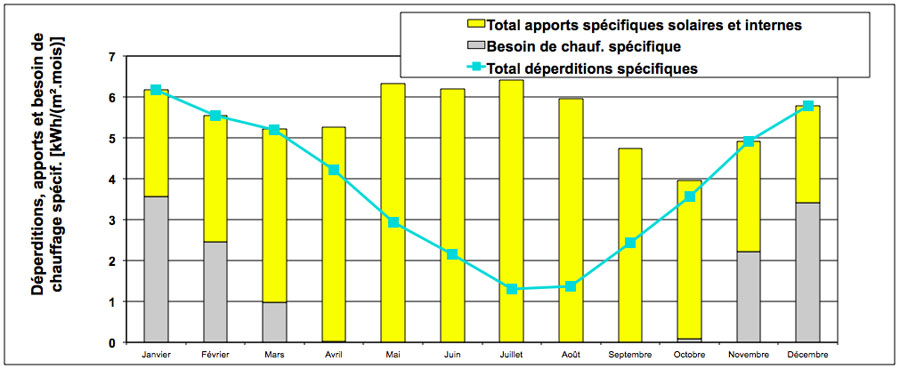

Besoin_chauff

Les apports énergétiques solaires et internes compensent les déperditions durant 7 mois par an. Les 5 mois d’hiver nécessitent un apport d’énergie en chauffage de 13  kWh/m².an

Consommation chauffage :  13  kWh/m².an
Puissance de chauffage : 1538 W

5.  Risque de surchauffe (été)

La capacité thermique d’un matériau se définit comme la quantité de chaleur que peut emmagasiner ce matériau par rapport à son volume. Elle est définie par la quantité de chaleur nécessaire pour élever de 1 °C la température de 1 mètre cube du matériau. Plus la capacité thermique est élevée, plus la quantité de chaleur que peut stocker le matériau est grande.

Capacité thermique surfacique : 132 Wh/K.m²
Température limite de surchauffe : 25°C
Température minimale admissible : 22°C
Fréquence de surchauffe : 2,2%

 6. Eau chaude sanitaire (ECS)
  • Besoins de chaleur

Consommation journalière ECS : 25 L/pers
Besoin de chaleur ECS : 2646  kWh/an
Déperditions totales système ECS (tuyauteries + ballon de stockage) : 1558 kWh/an
Besoin de chaleur totale système ECS (besoin + déperditions) : 4204 kWh/an

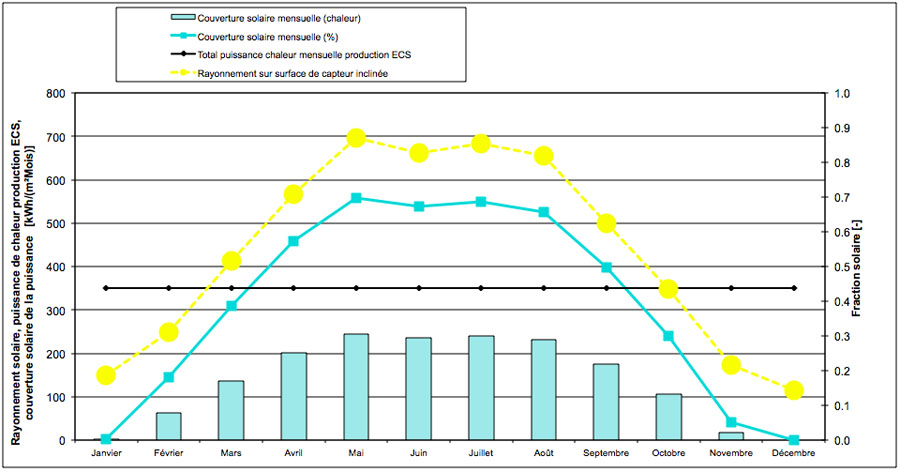

  • Apports de chaleur

Apport solaire à la chaleur utile : 1649 kWh/an (=39% de la production d’ECS)
Couverture solaire :  couvre totalement le besoin d’ECS durant 6 mois par an

Besoin_ECS
