Plans – coupe – façades

 Façades

Les façades de la maison présentent un contraste net selon l’orientation : les façades orientées vers le nord-est et le nord-ouest sont relativement fermées alors que les deux autres façades, plus exposées au rayonnement solaire, sont dotées de nombreuses fenêtres. L’emplacement de ces dernières influence fortement l’aménagement intérieur.

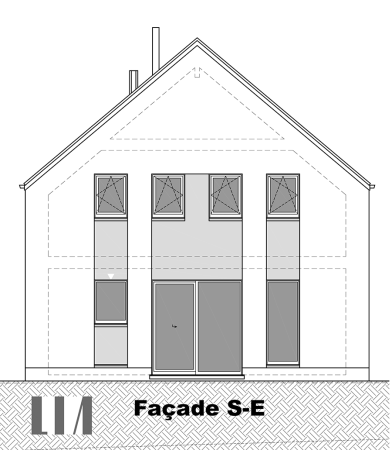

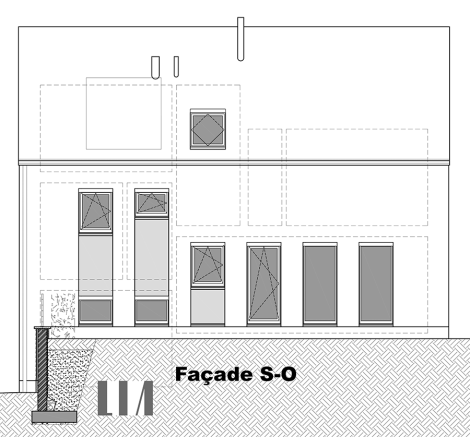

facade_SO facade_SE

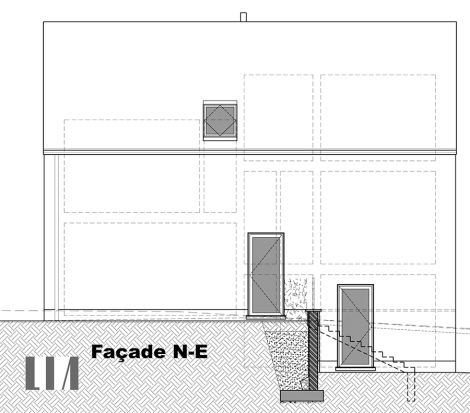

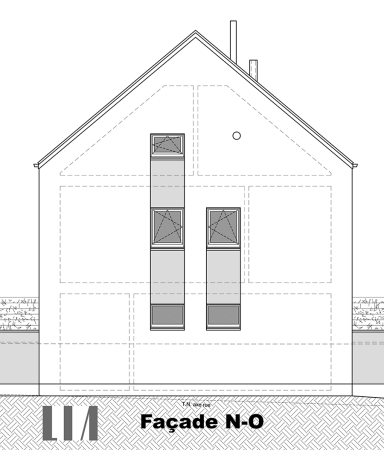

facade_NO facade_NE

Coupe

Les pièces sont agencées en demi-étages autour d’un escalier central. Il s’agit là d’un critère important que nous avons imposé en tant que maîtres d’ouvrage. Nous avions à coeur de construire suivant cette disposition qui est illustrée ci-dessous sur la coupe transversale (nord-ouest/sud-est). Cette structure en demi-niveaux présente l’avantage de maximiser l’occupation des volumes (coin toilette sous l’escalier, débarras sous le hall d’entrée, petit grenier) et surtout d’offrir une masse centrale (=escalier) garantissant l’inertie thermique du bâtiment.

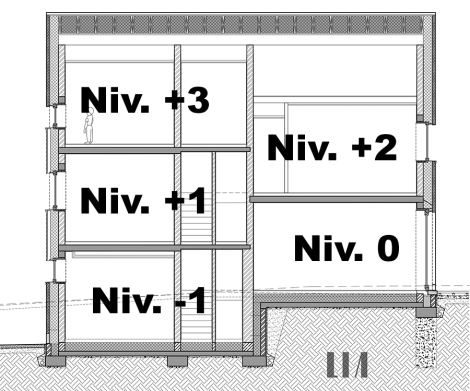

0200-etages

Plans

Niv -1 : La fraicheur de la partie professionnelle est garantie par son exposition nord et par le fait qu’elle est partiellement sous-terre. Une trappe permet d’accéder à un petit débarras logé dans les fondations basses, sous le hall d’entrée.
Niv 0 : Les pièces de vie reçoivent la lumière et la chaleur passant par les nombreuses ouvertures des façades exposées au sud.
Niv +1 et +2 : La chambre des parents est située au nord, contrairement aux chambres des enfants, à la buanderie et aux salles d’eau qui sont orientées au sud mais dont l’exposition au soleil est limitée par la taille des fenêtres.
Niv +3 : Ce petit volume accueille une salle de jeu et un local technique qui abrite le chauffe-eau solaire (placé sous les capteurs solaires et au-dessus des pièces d’eau) et la VMC. Une trappe permet d’accéder au petit grenier orienté au sud.

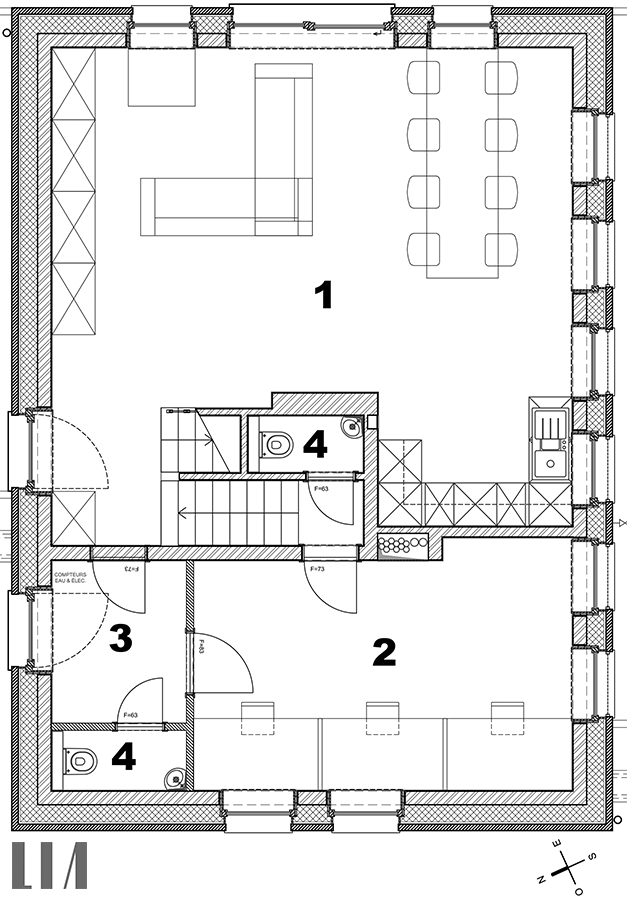

0200-plan_rez



Niv. 0
1. Entrée/Séjour/sàm/cuisine



Niv. -1
2. Bureau
3.  Salle d’attente
4. Toilettes

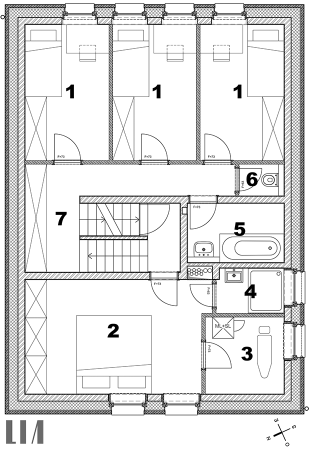

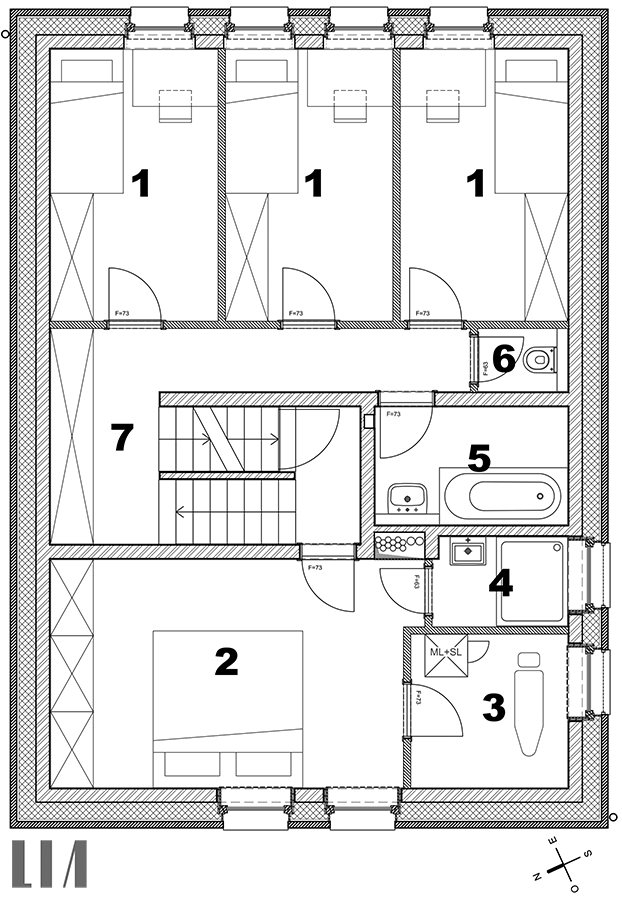

0200-plan_etage
Niv. +2
1. Chambres enfants
5. Salle de bain
6. Toilette
7. Hall de nuit

Niv. +1
2. Chambre parents
3.  Buanderie
4. Salle de douche

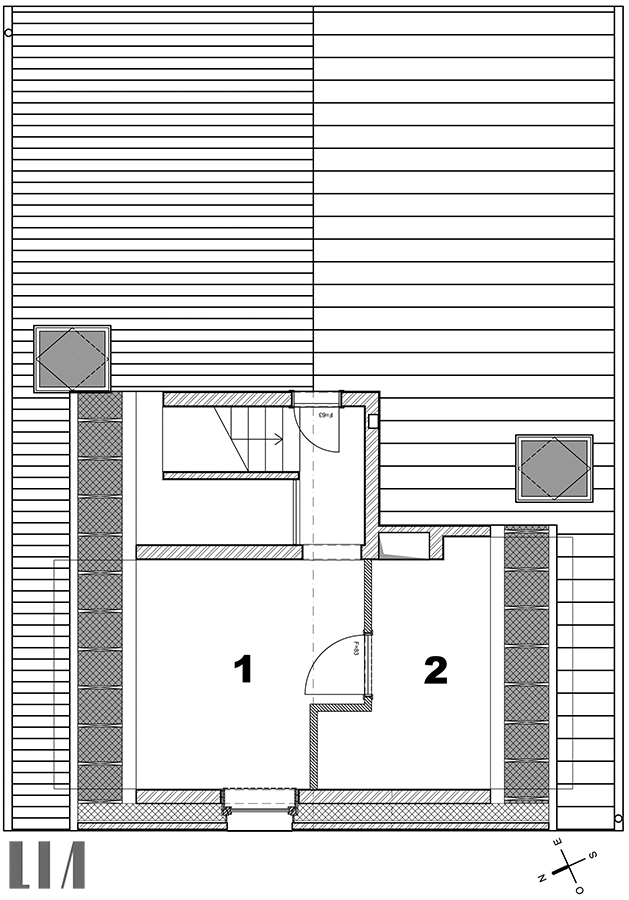

0200-plan_toit



Grenier



Niv. +3
1. Salle de jeux
2. Local technique (VMC, ECS)
